Phân biệt ups Offline, ups Line interactive và ups Online

Bộ lưu điện UPS (Uninterruptible Power Supply) có 3 loại cơ bản ups Offline, ups Line interactive và ups Online.​

Bộ lưu điện UPS là thiết bị có khả năng cung cấp nguồn điện liên tục nhằm duy trì sự hoạt động của thiết bị sử dụng ngay cả khi điện lưới gặp sự cố (mất điện, sụt giảm điện áp, sự cố khác...) trong một khoảng thời gian nhất định tương ứng với công suất của nó.

1. UPS OFFLINE

Là bộ lưu điện cung cấp nguồn điện AC trực tiếp cho tải trong trường hợp có điện và trong trường hợp mất điện,ups sẽ cung cấp điện cho tải thông qua ắc quy dự phòng.

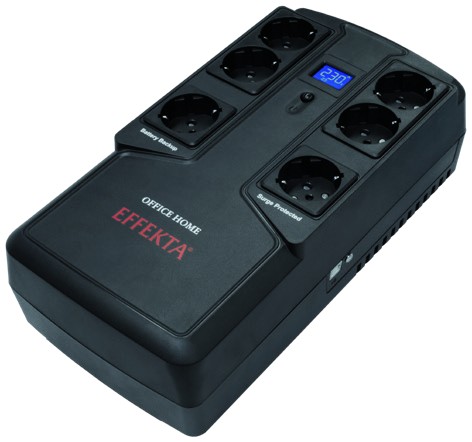

H1: Bộ lưu điện UPS Effekta-ofline

♦ Nguyên tắc hoạt động của UPS Offline.

• Ở trạng thái điện lưới ổn định: thì điện lưới đầu vào đi qua công tắc chuyển mạch và cấp trực tiếp cho tải sử dụng. UPS lúc này chỉ sử dụng bộ sạc (charger) để nạp điện cho ắc quy.

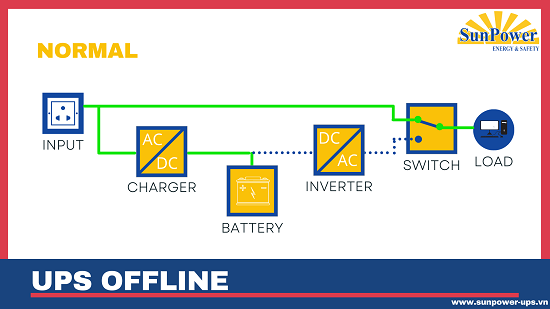

H1.1: Sơ đồ hoạt động ở chế độ normal của ups Offline

•Trường hợp điện lưới không ổn định hoặc mất điện: thì UPS Offline sẽ tự động chuyển mạch, dùng nguồn dự phòng từ ắc quy cấp cho khối Inverter, Inverter sẽ tiếp tục biến điện áp một chiều thành điện áp xoay chiều có đầu ra phù hợp với thiết bị để duy trì hoạt động.

H1.2: Sơ đồ hoạt động ups Offline khi mất điện

• Sóng đầu ra của UPS Offline : có dạng sin mô phỏng.

• Thời gian chuyển mạch khoảng 6-10ms.

• Thời gian lưu điện ngắn và không có chức năng mở rộng thêm ắc quy.

• Thiêt kê nhỏ gọn, công suất dưới 3kVA

• Chỉ có dòng sản phẩm 1 phasse

• Thường sử dụng cho các thiết bị đơn giản như máy tính, thiết bị văn phòng...

2. UPS LINE-INTERACTIVE

H2: Bộ lưu điện ups Effekta-Line interactive

•  Nguyên tắc hoạt động của ups Line-interactive cũng tương tự dòng UPS Offline nhưng ưu điểm hơn vì có thêm mạch ổn áp AVR nhằm điều chỉnh điện áp đầu ra cấp cho tải sử dụng luôn ổn định.

•  Trường hợp điện áp của điện lưới quá cao hoặc quá thấp, mạch ổn áp tự động hoat động sao cho điện áp đầu ra đảm bảo đúng tải theo yêu cầu.

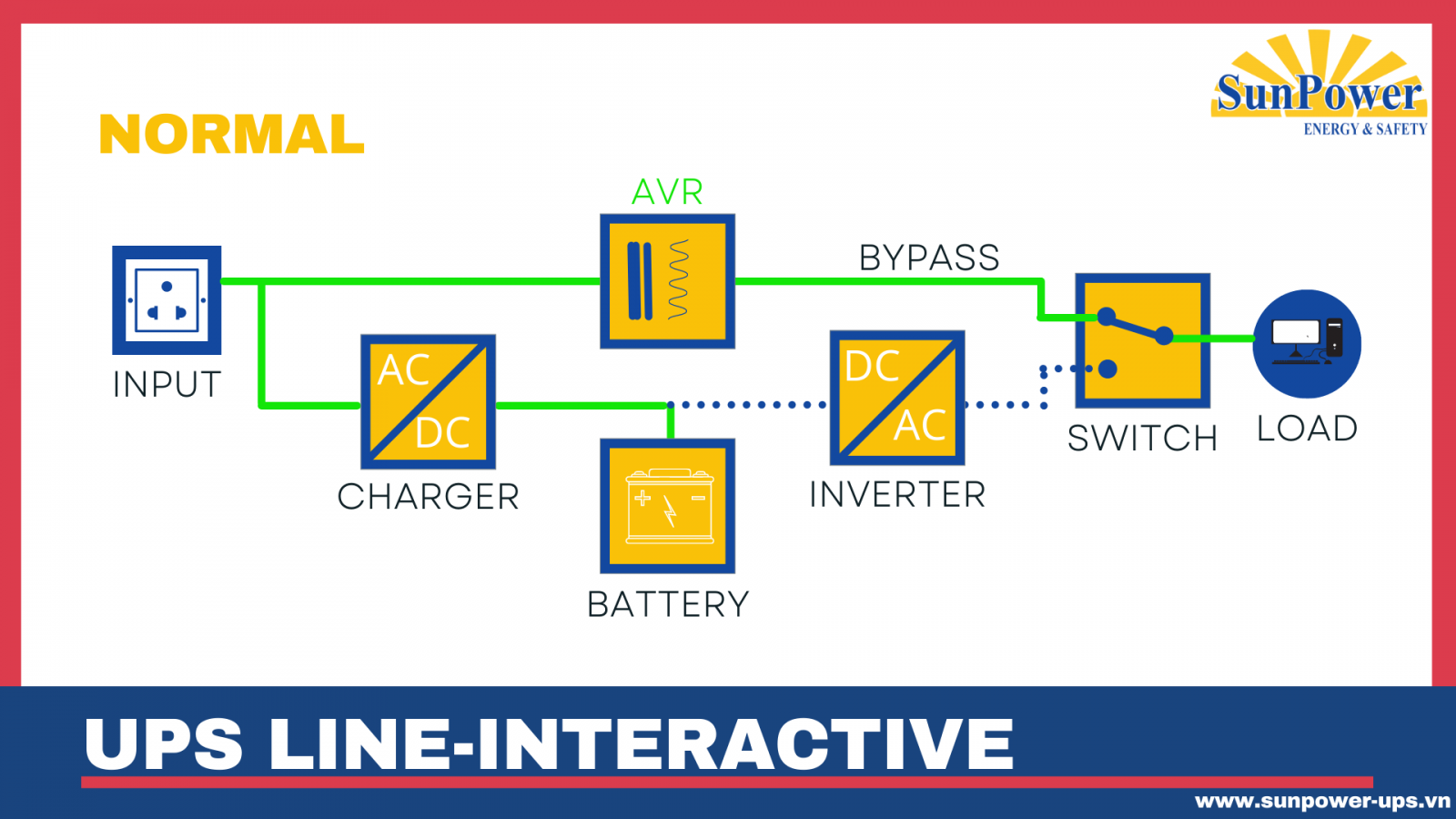

H2.1: Sơ đồ hoạt động ở chế độ normal của ups Line-interactive

•  Trường hợp mất điện thì UPS Line Interractive sẽ tự động chuyển mạch, dùng nguồn dự phòng từ ắc quy cấp cho khối Inverter, Inverter sẽ tiếp tục biến điện áp một chiều thành điện áp xoay chiều có đầu ra phù hợp với thiết bị để duy trì hoạt động.

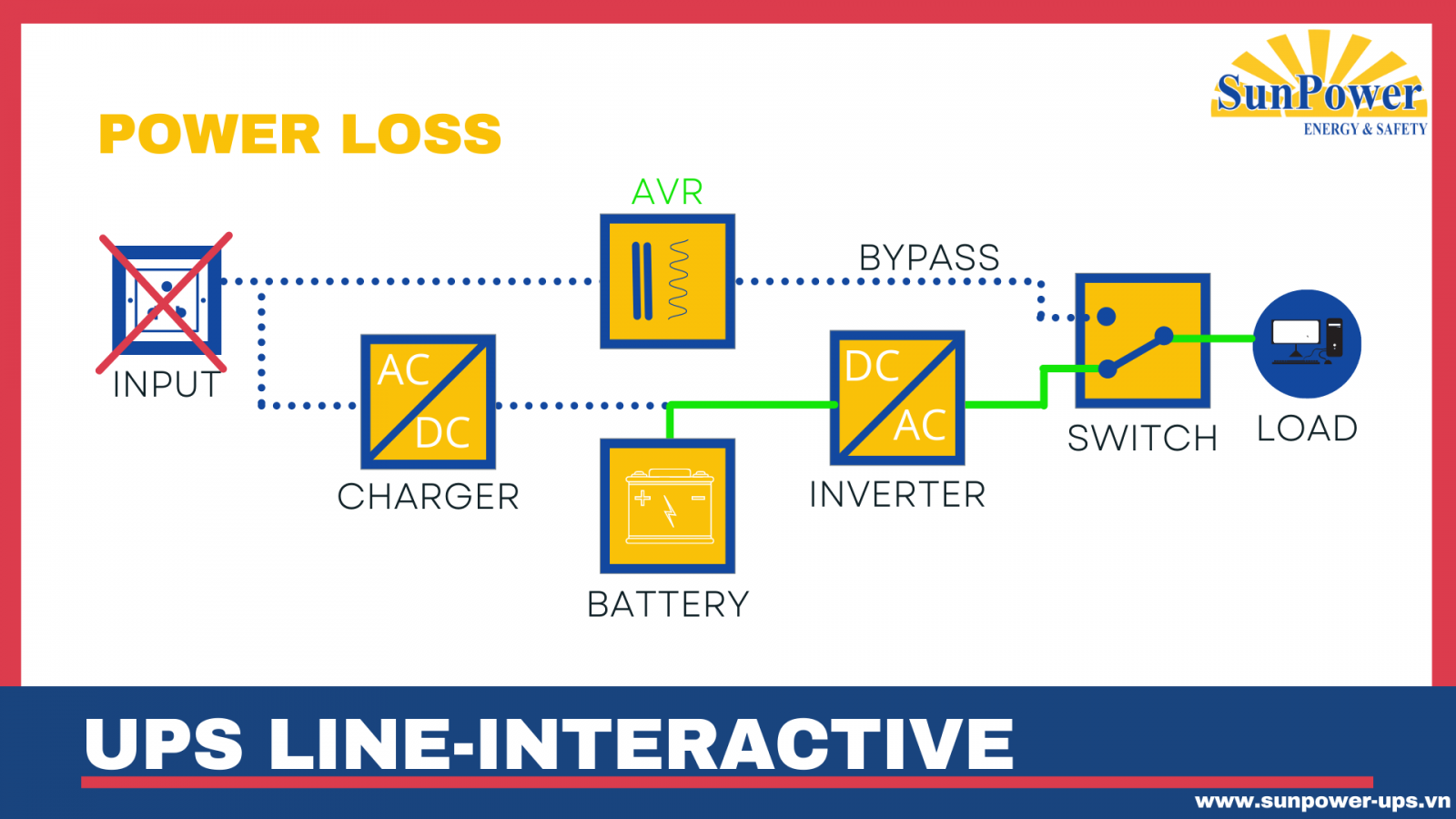

H2.2: Sơ đồ hoạt động của ups Line-interactive khi mất điện

•  Sóng đầu ra: sin mô phỏng hoặc sóng sin chuẩn tùy theo model UPS

• Thời gian chuyển mạch của UPS Line interactive khoảng 4-6ms

•  Thời gian lưu điện ngắn va có chức năng mở rộng thêm ắc quy

• Thiêt kê nhỏ gọn, công suất dưới 5kVA

• Chỉ có dòng sản phẩm 1 phase

• Thường sử dụng cho các thiết bị đơn giản như máy tính, thiết bị văn phòng.....

3. UPS ONLINE

UPS Online là UPS cung cấp nguồn điện AC thông qua bộ chỉnh lưu( rectifier )và biến tần (inverter) trong trường hợp có điện cũng như khi mất điện.

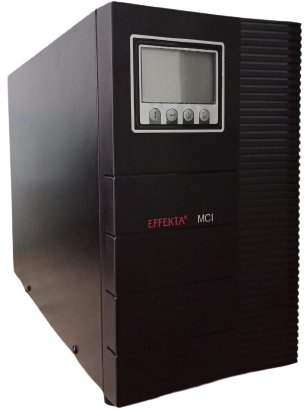

H3: Bộ lưu điện ups Effekta-online

♦ Nguyên tắc hoạt động của UPS Online

•  Khắc phục hoàn toàn những nhược điểm của dòng UPS Offline và Line interactive, với công nghệ Online Double Conversion giúp loại bỏ những sự cố, sự biến dạng hoặc dao động của điện lưới do điện áp đầu vào luôn được điều chế trước khi cấp cho tải sử dụng.

•  Nguồn điện lưới không cung cấp trực tiếp cho thiết bị mà được chỉnh lưu thành  điện một chiều DC cấp cho biến tần (Inverter) và sạc cho ắcquy.

•  Inverter sẽ tiếp tục biến đổi điện áp một chiều thành điện áp xoay chiều có đầu ra phù hợp với thiết bị sử dụng như 220VAC hoặc 380VAC.

H3.1: Sơ đồ hoạt động ở chế độ normal của ups Online

•  Khi mất điện ups online sẽ ngưng sạc cho ắc quy, UPS dùng nguồn dự phòng từ ắc quy cấp cho Inverter.

• Inverter sẽ tiếp tục biến đổi điện áp một chiều thành điện áp xoay chiều có đầu ra phù hợp với thiết bị sử dụng.

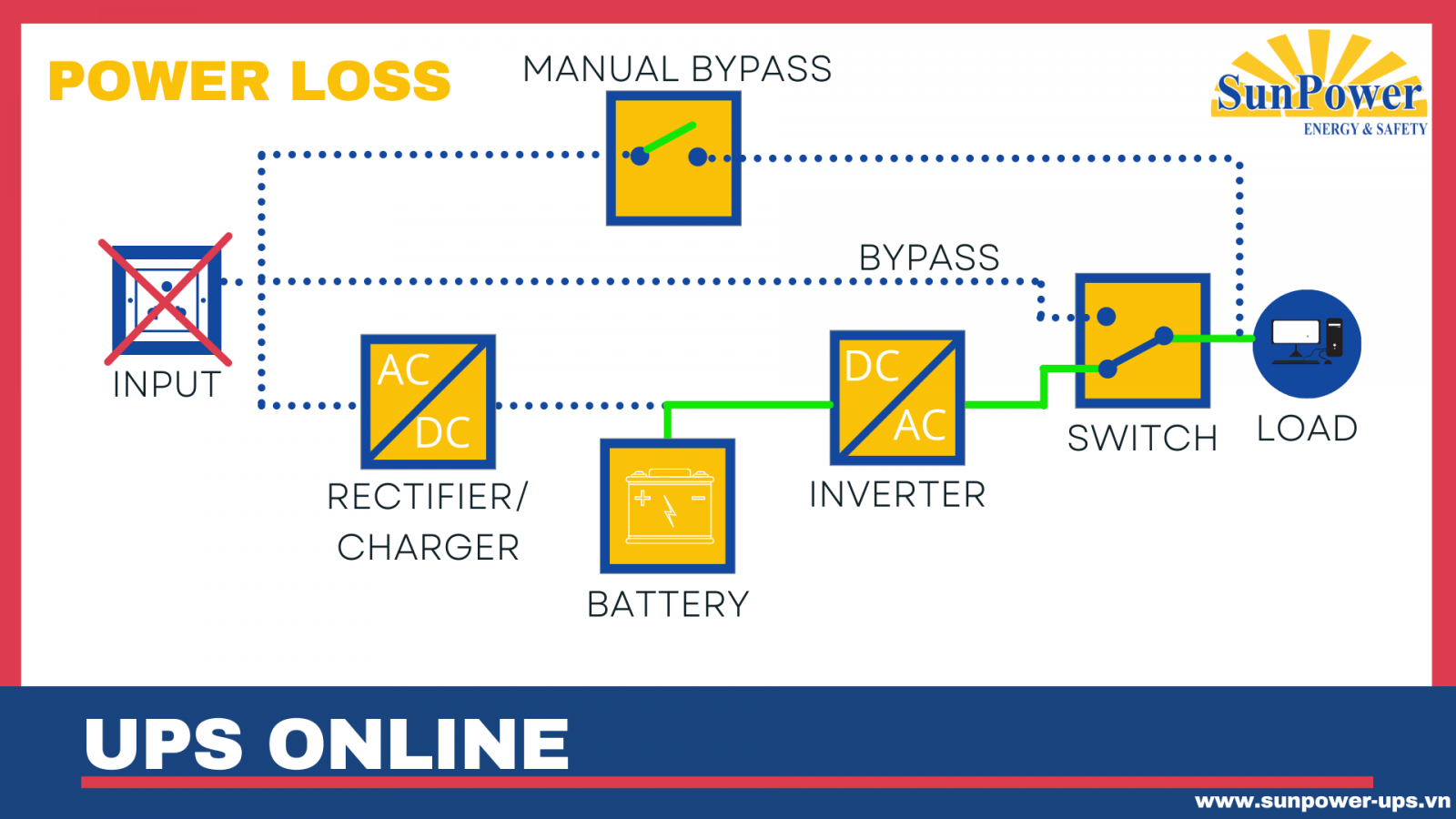

H3.2: Sơ đồ hoạt động của ups Online khi mất điện

•  Trong UPS Online, Inverter luôn hoạt động. Do đó, nguồn điện được cung cấp cho tải sẽ luôn liên tục, không có thời gian gián đoạn.

•  Như vậy khi lưới điện xảy ra bất kỳ sự cố nào thì thiết bị sử dụng vẫn luôn được an toàn, ổn định và hoạt động liên tục.

•  UPS Online từ 6kVA trở lên sẽ có thêm Switch mainternain byngass, thiết bị có thể sử dụng điện lưới trực tiếp khi nhân viên kỹ thuật bảo trì, kiểm tra UPS, hoặc thay thế ắc quy...

H3.3: Sơ đồ hoạt động của ups Online ở chế độ Mainternance bypass

• Sóng đầu ra của có dạng sin chuẩn

•  UPS Online cung cấp đầu ra chất lượng cao, ổn định , thời gian chuyển mạch 0ms.

•  Có thiết kế phức tạp, nhiều thành phần.

•  Công suất thiết kế từ nhỏ đến rất lớn.

•  Có cả dòng sản phầm 1 phase và 3 phase.

•  Có thể mở rộng thêm ắc quy để gia tăng thời gian lưu điện.

•  UPS online thường được sử dụng cho các thiêt bị quan trọng, nhạy cảm như: thiết bị y tế, server, máy móc công nghiệp, thiết bị PCCC, thiết bị viễn thông…..

4. SO SÁNH ĐIỂM KHÁC NHAU VỀ CHỨC NĂNG CỦA BA LOẠI UPS

•  Có thể thấy, UPS Online có đầy đủ những ưu điểm cần thiết để đảm bảo nguồn điện liên tục, ổn định cho các thiết bị quan trọng.

•  Tuy nhiên, do được thiết kế phức tạp và công năng nên UPS online có giá thành cao hơn 2 dòng sản phẩm còn lại.

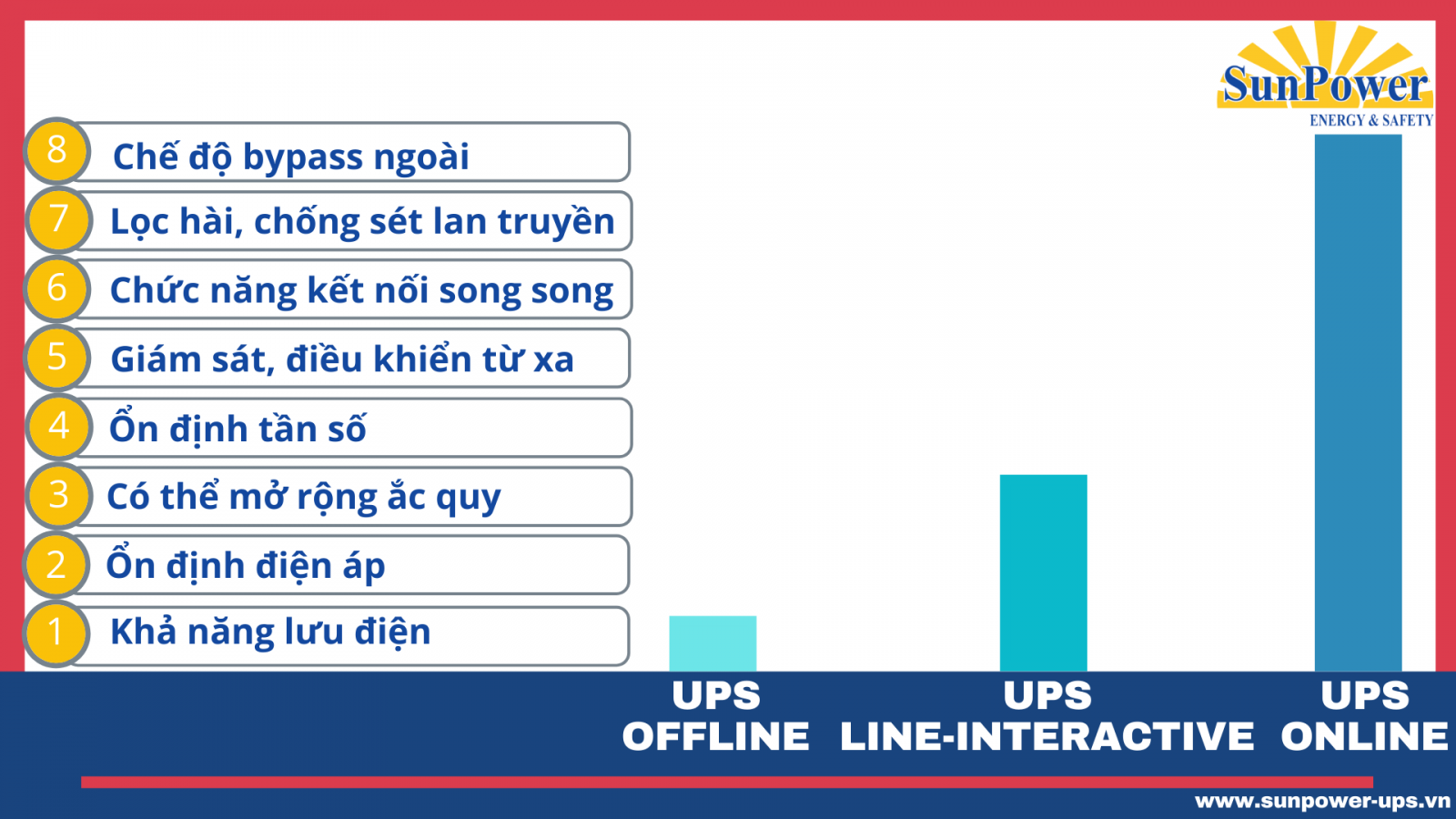

H4: Sơ đồ so sánh chức năng của ba loại ups

Hy vọng với những thông tin trên, có thể giúp Quý khách hàng dễ dàng đưa ra lựa chọn sản phẩm UPS phù hợp với nhu cầu sử dụng.
