Hệ thống điện nặng là gì?

 Hôm nay chúng ta sẽ cùng tiếp tục tìm hiểu về hệ thống điện nặng nhé!

Hệ thống điện nặng là hệ thống điện chính của tòa nhà bao gồm hệ thống Điện động lực và hệ thống Điện điều khiển. Sử dụng nguồn điện chính 3 Pha 380 Volt hoặc 1 pha 220 Volt.

Nguồn cấp điện chính:

Trạm Biến Áp Điện Lực + Tủ Tụ Bù ==> ATS + Máy Phát ==> UPS lưu Điện ==> Tải sử dụng Trực tiếp.

Tải sử dụng trực tiếp: Từng căn hộ sử dụng điện 1 pha, máy bơm cấp thoát nước, thang máy, điều hòa,...

Main power supply

Là hệ thống cấp nguồn chính, bao gồm các tủ trung thế, đường dây trung thế, máy biến áp 24kV/0.4kV và các tủ đóng cắt chính (gọi là MSB, main switch board)
(Có thể có thêm Hệ thống tự động điều chỉnh điện áp: Automatic Voltage Regulator System, gọi tắt là AVR)

Hệ thống máy phát và nguồn dự phòng (Backup Generator system)

Bao gồm: Máy phát điện, bồn dầu, hệ thống bơm dầu, ống dẫn cấp dầu, tủ ATS, tủ hòa đồng bộ.


Hệ thống UPS dự phòng cho các phụ tải loại 1 như bệnh viện, trung tâm thông tin viễn thông, nhà quốc hội,…

Hệ thống các tủ điện phân phối

Submain power supply (bao gồm cấp điện cho động lực, sản xuất, chiếu sáng, ổ cắm,…)

Hệ thống chiếu sáng (Lighting)

Hệ thống chiếu sáng sinh hoạt, chiếu sáng sản xuất, kinh doanh, chiếu sáng mỹ thuật trang trí đô thị, quảng cáo, chiếu sáng đường phố đô thị, …

Hệ thống điện nặng là hệ thống điện chính của tòa nhà bao gồm hệ thống Điện Động Lực và hệ thống Điện Điều Khiển. Sử dụng nguồn điện chính 3 Pha 380 Volt hoặc 1 pha 220 Volt.

Hệ thống ổ cắm

Các ổ cắm đa dạng được lắp đặt ở nhiều những vị trí khác nhau đảm bảo yêu cầu sử dụng

Hệ thống chiếu sáng chỉ dẫn và chiếu sáng sự cố (Emergency Lighting, Exit Lighting & Sign Boards)

Hệ thống này giúp cho việc sử dụng trở nên dễ dàng hơn

Hệ thống tiếp địa (Earthing system or grounding system)

Hệ thống tiếp địa là tập hợp các vật thể có khả năng dẫn điện ở bất kỳ hình dạng nào (kim loại dạng ống, thanh, dây, tấm hoặc điện cực than chì, …) được bố trí tiếp xúc trực tiếp với đất và được nối lại với nhau bởi các dây kim loại, tạo với đất sự liên kết về điện, có một điện trở xác định. Các dây nối dẫn điện dùng để nối mạng tiếp đất với các kết cấu kim loại và thiết bị điện cần được tiếp đất cũng là một bộ phận của hệ thống tiếp đất. Hệ thống tiếp đất có thể chia ra nhiều chức năng như: tiếp đất chống sét, tiếp đất công tác, tiếp đất bảo vệ,...
Bao gồm: Hệ thống cọc tiếp đất, thanh tiếp đất, hộp kiểm tra, đai đẳng thế, dây dẫn sét, bộ đếm sét kim thu sét, kim thu sét. Việc thiết kế, chọn vật liệu, phương thức tiếp đất cần dựa trên cơ sở tính toán và đặc điểm địa hình cụ thể.

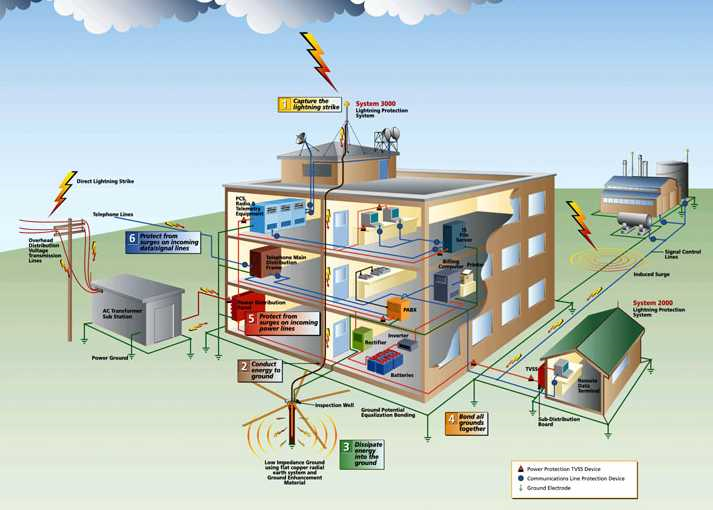

Hệ thống chống sét (Lightning protection system)

Bao gồm các cọc tiếp địa và kim thu sét, khác hệ thống tiếp địa. Hệ thống thu lôi thoát sét là nơi đón nhận và làm tiêu tán dòng điện do sét đánh trực tiếp. Mỗi dây dẫn đi xuống đều phải được nối với hệ thống tiếp đất và phải được liên kết tốt về điện. Một hệ thống tiếp đất chống sét tốt sẽ chịu được dòng sét đánh, làm tiêu tán dòng điện một cách nhanh chóng và an toàn. Một yêu cầu quan trọng hàng đầu là hệ thống tiếp đất chống sét trực tiếp là phải có giá trị điện trở tiếp đất nhỏ hơn 10 Ohm. Hệ thống tiếp đất chống sét phải đảm bảo tiêu tán dòng sét, quá áp và không gây nguy hiểm do điện áp bước gây ra.
