ATS là gì? Nguyên lý hoạt động


ATS là thiết bị dùng để chuyển tải nguồn tự động từ nguồn chính sang nguồn dự phòng khi nguồn chính có sự cố như mất pha/ ngược pha/ mất nguồn,…

ATS là gì? Nguyên lý hoạt động tủ ATS

ATS là gì? Nguyên lý hoạt động của nó ra sao và được ứng dụng vào thực tế như thế nào.

ATS là thiết bị gì?

ATS (Automactic Transfer Switch) là thiết bị dùng để chuyển tải nguồn tự động từ nguồn chính sang nguồn dự phòng khi nguồn chính có sự cố như mất pha, ngược pha, mất nguồn,… ATS thường dùng để chuyển đổi nguồn lưới-lưới hoặc lưới-máy phát.

Nguyên lý hoạt động tủ ATS:

Nguyên lý hoạt động cơ bản của tủ ATS là theo dõi các nguồn điện và chuyển tín hiệu khởi động đến máy phát điện nếu nguồn điện xảy ra sự cố…

– ATS  theo dõi tình trạng hoạt động của nguồn điện chính và cung cấp điện dự phòng khi nguồn điện chính bị một số lỗi như : mất pha , thấp áp , tần số trên dưới mức cho phép , mất trung tính , mất điện hoàn toàn .

Hệ thống điều khiển sẽ đưa ra lệnh hoạt động tự động:

– Ngưng cung cấp nguồn lưới chính vào phụ tải.
– Khởi động động cơ sơ cấp (máy nổ diesel hoặc máy dự phòng khác như pin năng lượng mặt trời).
– Đóng nguồn điện cung cấp từ máy phát vào phụ tải.

– Khi nguồn điện chính được phục hồi hệ thống điều khiển sẽ tự động :

– Ngắt nguồn cung cấp từ máy phát khỏi phụ tải.
– Đóng lại nguồn điện lưới vào tải.
– Tạo tín hiệu dừng động cơ sơ cấp (động cơ diesel hoặc máy dự phòng khác như pin năng lượng mặt trời ) của máy phát, sau một thời gian tổ máy phát vận hành tại trạng thái không tải.

Trong đó:

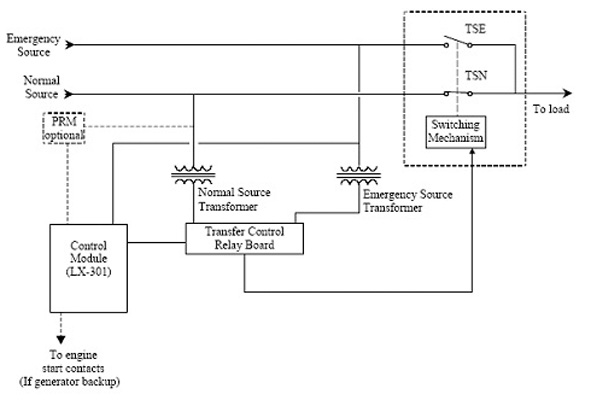

– TSE, TSN: Transfer Switch Emergency (Normal) hai công tắc chuyển mạch cơ khí của nguồn cung cấp bình thường và nguồn dự phòng.
– Khi xảy ra sự cố thì khoảng thời gian chuyển mạch giữa TSE, TSN là phải bé nhất có thể, để đảm bảo cung cấp điện liên tục.
– khi sự cố được khắc phục thì ATS có nhiệm vụ ngắt tải khỏi nguồn dự phòng, đóng tải vào nguồn chính

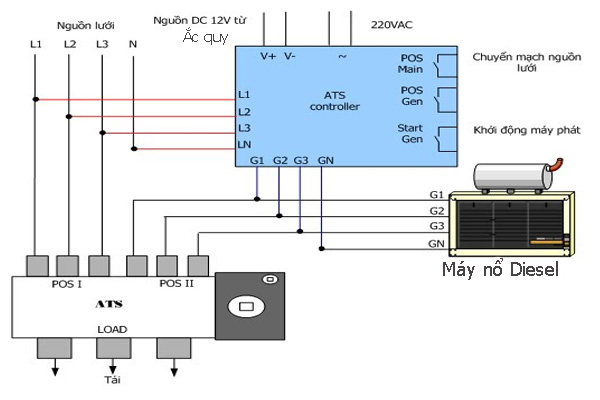

Sơ đồ ATS

Phân loại tủ ATS

– Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng
– Tủ điện ATS 2 nguồn điện lưới , 1 nguồn máy phát điện dự phòng
– Tủ điện ATS 1 nguồn điện lưới , 2 nguồn máy phát điện dự phòn
– Tủ điện ATS 1 nguồn điện năng lượng gió (wind generator) , 1 nguồn điện lưới dự phòng
– Tủ điện ATS 1 nguồn điện năng lượng mặt trời (solar generator ) , 1 nguồn điện lưới dự phòng
– Tủ điện ATS 1 nguồn điện lưới , 1 nguồn kích điện dự phòng (UPS – inverter )
